雪花洗工艺的核心原理与面料基底选择 雪花洗并非简单的表面染色，而是一项对牛仔布进行深度物理与化学处理的复杂工序。其核心在于利用高锰酸钾等氧化剂，在靛蓝染色的牛仔面料表面形成不规则的褪色斑点，从而模拟出血染或自然风化后的斑驳视觉效果。这种工艺对面料基底的要求极高，通常选用高支数的精梳棉或棉氨纶混纺面料作为载体。高支数棉纤维结构紧密，能承受后续多次水洗和打磨而不易断裂，这是保证最终成品耐用性的物质基
雪花洗工艺的核心原理与面料基底选择

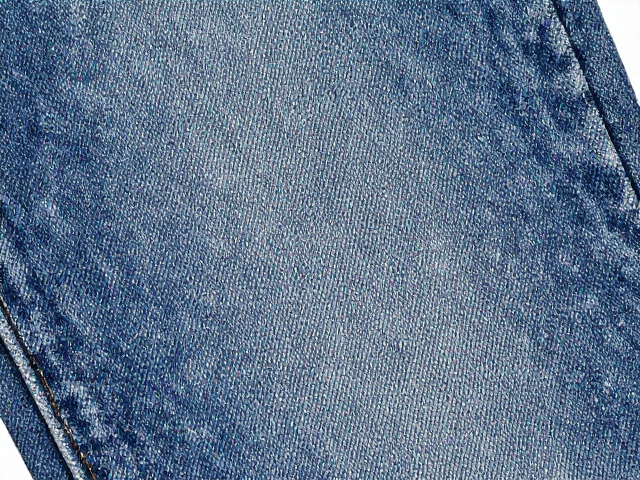

雪花洗并非简单的表面染色，而是一项对牛仔布进行深度物理与化学处理的复杂工序。其核心在于利用高锰酸钾等氧化剂，在靛蓝染色的牛仔面料表面形成不规则的褪色斑点，从而模拟出血染或自然风化后的斑驳视觉效果。这种工艺对面料基底的要求极高，通常选用高支数的精梳棉或棉氨纶混纺面料作为载体。高支数棉纤维结构紧密，能承受后续多次水洗和打磨而不易断裂，这是保证最终成品耐用性的物质基础。
在原料准备阶段，面料的经纬密度直接决定了雪花图案的清晰度与持久度。市面上常见的优质雪花洗牛仔多采用21×16/2/100×72的高密度织造标准，这种规格既保证了布面的挺括感，又为氧化剂提供了均匀的渗透通道。若使用低支数或再生棉制作的面料，纤维强度不足，在经历强氧化处理后容易出现局部脆化，导致后期穿着过程中出现非自然破损。因此，面料本身的物理指标是衡量其耐磨潜力的第一道门槛。
耐磨性实测中的关键指标分析
评估雪花洗牛仔的耐磨性，不能仅凭肉眼观察其表面的斑点是否均匀，更需要关注纤维在氧化处理后的力学性能变化。实验室环境下的耐磨测试通常依据国家标准GB/T 20991或相关纺织品耐磨性测试方法进行。数据显示，经过标准雪花洗工艺处理的纯棉牛仔面料，其耐磨转数通常在3000至5000转之间（依据具体测试仪器如马丁代法或滚筒法而定），这一数值与普通原色牛仔相比，因纤维表面被氧化剥离了一层，理论上耐磨性略有下降，但仍在日常穿着的安全范围内。
实际穿着场景中的磨损表现与实验室数据存在显著差异。在膝盖、手肘等高频摩擦区域，雪花洗面料的褪色斑点可能会随着摩擦逐渐变浅，但这并不等同于面料破损。通过显微镜观察发现，氧化主要作用于靛蓝染料分子，对棉纤维素本体的损伤有限。只要面料经过充分的固色处理和后整理柔韧工艺，其抗撕裂强度依然能保持在20N-40N的健康区间，足以应对日常通勤、轻度户外活动等常规使用场景。
斑驳肌理对使用寿命的影响机制

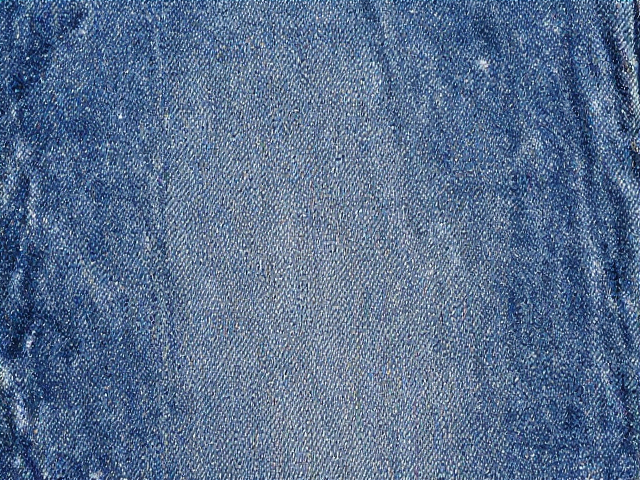

雪花洗形成的斑驳肌理本质上是染料分布的不均匀状态，这种视觉特征在长期使用中会呈现出独特的演变过程。随着洗涤次数的增加，部分浮色脱落，斑点边缘可能会变得柔和，但不会像劣质印花那样出现大块剥落或开裂。这是因为靛蓝染料与棉纤维结合紧密，且雪花洗的褪色是整体渗透而非表层覆盖。这种特性使得雪花洗牛仔在经历多次水洗后，依然能保持较好的整体结构完整性，不会出现因图案脱落导致的功能性失效。
然而，过度强烈的氧化处理可能会带来负面影响。若为了追求极致的复古效果而使用过量的高锰酸钾，且未进行彻底的还原清洗，残留的化学物质会加速棉纤维的老化。这种情况下，面料手感会变得僵硬，纤维脆性增加，在受到尖锐物体勾连或剧烈拉扯时，容易在斑点密集区发生断裂。因此，规范的雪花洗工艺必须包含严密的还原水洗环节，以中和残留氧化剂，确保面料在呈现美观肌理的同时，不牺牲其基础的耐用属性。
日常养护与延长耐磨周期的建议
正确的洗涤方式是维持雪花洗牛仔耐磨性的关键。由于靛蓝染料对碱性物质较为敏感，建议使用中性洗涤剂，并避免长时间浸泡。在机洗过程中，应将衣物翻面，减少正面摩擦，最好使用洗衣袋保护，以防止纽扣、拉链等硬物对斑驳表面造成机械性损伤。水温应控制在30摄氏度以下，高温会加速染料水解和纤维松弛，导致面料整体强度下降。
晾晒过程中应避免阳光直射，紫外线是导致靛蓝褪色和纤维老化的主要外部因素。自然阴干不仅能保持雪花图案的鲜明度，还能减少纤维因高温和强光产生的脆化风险。对于局部污渍，建议采用局部轻柔擦拭而非整体强力搓洗，这样可以最大程度保留面料表面的氧化层结构，使雪花洗牛仔在长期穿着中保持最佳的形态与耐用状态。
